Kladka litá BRANO (průměr 60 mm)
Kód: 26025Detailní popis produktu

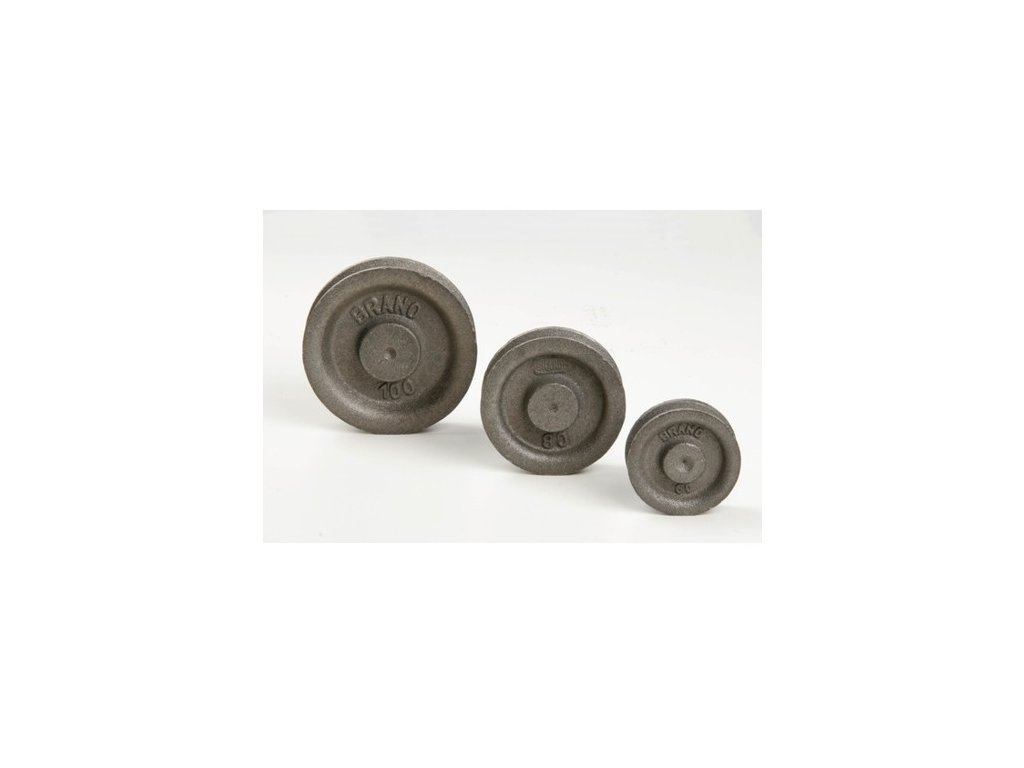

Polotovar pro výrobu kladek Brano.
Použití
- Jedná se o polotovar pro výrobu kladek pro nejrůznější účely použití.
- Např. posilovací a cvičební stroje, závěsná zařízení, vedení lan a mnoho jiných aplikací.
- Kladky mají předlitý důlek pro vrtání středového otvoru.
- Středový otvor pro otáčení kladky si zákazník zhotoví podle své potřeby.
Doporučený průměr lana O d dle ČSN 271820.
O dmax = R/(0,53 ÷ 0,56)
O d = F/(14 ÷ 26)

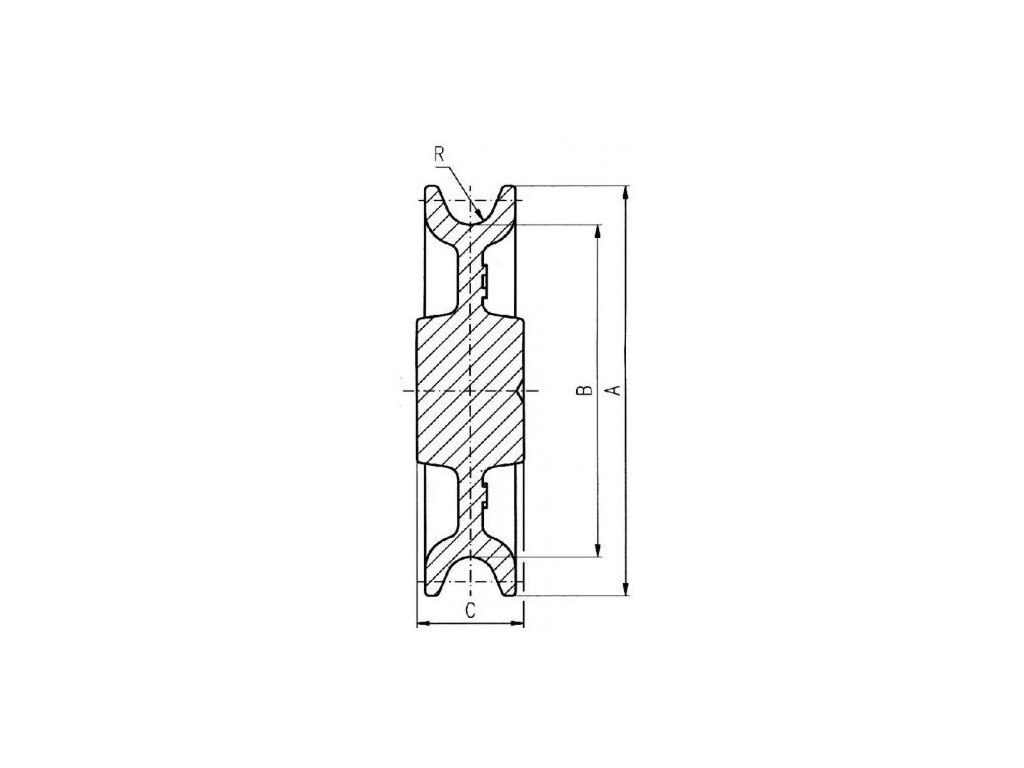

| Velikost – Ø kladky (mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 |
|---|---|---|---|---|---|---|---|---|---|
|
Rozměr A (mm) |
30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 |
|
Rozměr B (mm) |
20 | 30 | 36 | 45 | 55 | 61 | 71 | 81 | 98 |
|
Rozměr C (mm) |
11 | 12 | 17 | 18 | 19 | 23 | 24 | 26 | 28 |
|
Rozměr D (mm) |
11 | 12 | 16 | 16 | 16 | 20 | 20 | 22 | 26 |
|
Rozměr E (mm) |
13 | 15 | 15 | 26 | 25 | 28 | 30 | 35 | 35 |
|
Rozměr R (mm) |
2,5 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | 8 |
|
Hmotnost (kg) |
0,05 | 0,07 | 0,1 | 0,17 | 0,23 | 0,34 | 0,5 | 0,7 | 0,85 |
Doplňkové parametry
| Kategorie: | Kladka litá |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.17 kg |
| Hmotnost/: | 0,17 kg |
| Průměr/: | 60 mm |
| Rozměr A/mm: | 60 |
| Rozměr B/mm: | 45 |
| Rozměr C/mm: | 18 |
| Rozměr R/mm: | 4 |
| Výrobce/: | BRANO |
