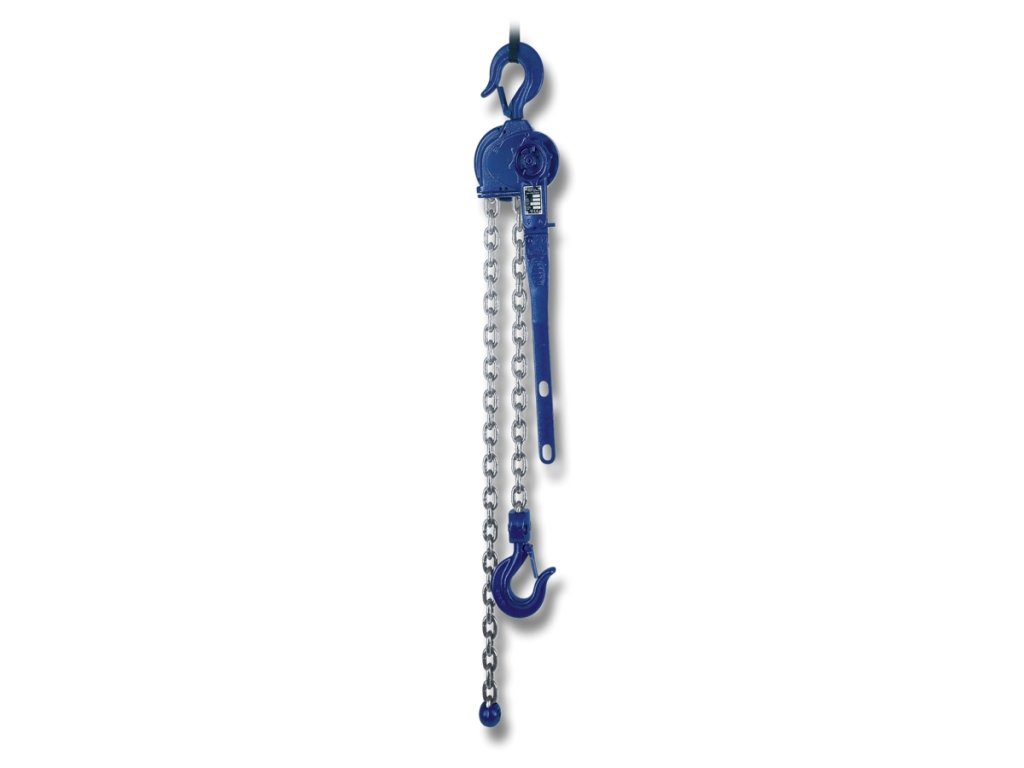

Řehtačkový zvedák s článkovým řetězem BRANO RZC/3,2t/1,5m
Kód: 26138Detailní popis produktu
Varianta pákového řehtačkového zvedáku Brano s článkovým řetězem – nosnost 0,8t – 7,5t.
Použití
- Mají široké využití zejména ve stavebnictví, v hornictví a všude tam, kde je zapotřebí manipulovat s břemeny.
- pro zvedání a vlečení břemen
- pro napínání plotů, vyprošťovací práce, vytrhávání stojek
- jako zdvihací zařízení pro důlní závěsné dráhy
- pro montážní a manipulační práce nejrůznějšího druhu
- vhodný pro použití v těžkých provozech – doly, hutě a pod.
- možnost používání také v prostředí s nebezpečím výbuchu (označení NEXP)
Vlastnosti
- jednoduchá robustní konstrukce, přenosný
- odolný vůči hrubému zacházení (bláto, prach)
- vybavený pojistkou proti přetížení
- jednoduchá obsluha
- minimální nároky na údržbu
Zvedák se běžně vyrábí se základním zdvihem 1,5m. Možnost volby zdvihu od 1,5m do 6m. Jiná délka po konzultaci s výrobcem.
Technická data
- Typ: RZC
- Nosnost: 3,2 t
- Počet nosných pramenů: 1
- Ovládací síla (N): 400
- Zvedací rychlost (m/min): 0,37
- Přírůstek hmotnosti na 1 zdvihu (kg): 2,73
- Hmotnost: 21.80 kg
| Typ | Nosnost (t) |
Počet nosných pramenů |
Řetěz břemenový |
Ovládací síla (N) |
Zvedací * rychlost (m/min) |

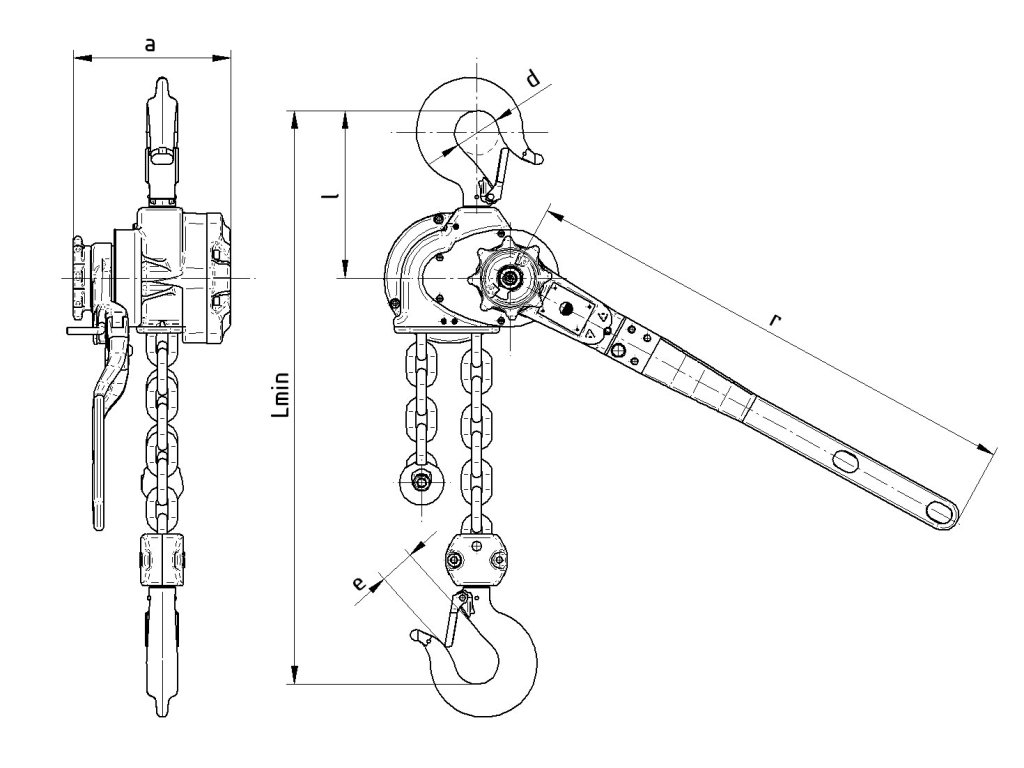

Hlavní rozměry (mm) | Hmotnost (kg) |
Přírůstek hmotnosti na 1m zdvihu (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d | e min |
l | L min |
r | ||||||||
| RZC | 0,8 | 1 | Ø 5 x 15 | 400 | 1,27 | 145 | 36 | 23,5 | 145 | 327 | 560 | 8,4 | 0,55 |
| 1,6 | 1 | Ø 9 x 27 | 370 | 0,52 | 165 | 43 | 29,5 | 160 | 380 | 560 | 16 | 1,84 | |
| 3,2 | 1 | Ø 11 x 31 | 400 | 0,37 | 173 | 50 | 35,5 | 223 | 417 | 560 | 21 | 2,73 | |
| 5 | 2 | Ø 11 x 31 | 300 | 0,18 | 173 | 56 | 42 | 242 | 630 | 560 | 34 | 5,46 | |
| 6,3 | 2 | Ø 11 x 31 | 400 | 0,18 | 173 | 63 | 48 | 265 | 650 | 560 | 40 | 5,46 | |
| 7,5 | 2 | Ø 11 x 31 | 480 | 0,18 | 173 | 56 | 43 | 386 | 880 | 560 | 53 | 5,46 | |
| * vypočteno za předpokladu 48 kyvů ruční pákou za minutu. (1 kyv = pohyb ruční pákou z jedné krajní polohy do druhé krajní polohy a zpět) |
|||||||||||||
Doplňkové parametry
| Kategorie: | Řehtačkový zvedák s článkovým řetězem |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 21.8 kg |
| Hmotnost/kg: | 21 |
| Nosnost/t: | 3,2 |
| Ovládací síla/N: | 400 |
| Počet nosných pramenů/: | 1 |
| Rozměr " l "/mm: | 223 |
| Rozměr "a"/mm: | 173 |
| Rozměr "d"/mm: | 50 |
| Rozměr "e min"/mm: | 35,5 |
| Rozměr "L min"/mm: | 417 |
| Rozměr "r"/mm: | 560 |
| Řetěz břemenový/mm: | pr. 11 x 31 |
| Výrobce/: | BRANO |
| Zvedací rychlost/m/min: | 0,37 |
