Řehtačkový zvedák s válečkovým řetězem BRANO RZV/5t/1,5m
Kód: 26144Detailní popis produktu
Varianta řehtačkového zvedáku Brano s válečkovým řetězem – nosnost 0,8t – 6,3t.
Použití
- Mají široké využití zejména ve stavebnictví a v hornictví a všude tam, kde je zapotřebí manipulovat s břemeny.
- pro zvedání a vlečení těžkých břemen
- pro napínání plotů, vyprošťovací práce, vytrhávání stojek v dolech
- jako zdvihací zařízení pro důlní závěsné dráhy
- pro montážní a manipulační práce nejrůznějšího druhu
- vhodný pro použití v těžkých provozech – doly, hutě a pod.
- možnost používání také v prostředí s nebezpečím výbuchu (označení NEXP)
Vlastnosti
- jednoduchá robustní konstrukce, přenosný
- odolný vůči hrubému zacházení
- vybaven pojistkou proti přetížení
- maximálně jednoduchá obsluha
Zvedák se běžně vyrábí se základním zdvihem 1,5m. Možnost volby zdvihu od 1,5m do 6m. Jiná délka po konzultaci s výrobcem.
Technická data
- Typ: RZV
- Nosnost: 5t
- Počet nosných pramenů: 3
- Ovládací síla (N): 440
- Zvedací rychlost (m/min.): 0,22
- Přírůstek hmotnosti na 1 zdvihu (kg): 8,1
- Hmotnost: 41 kg
| Typ | Nosnost (t) |
Počet nosných pramenů |
Ovládací síla (N) |
Zvedací* rychlost (m/min) |

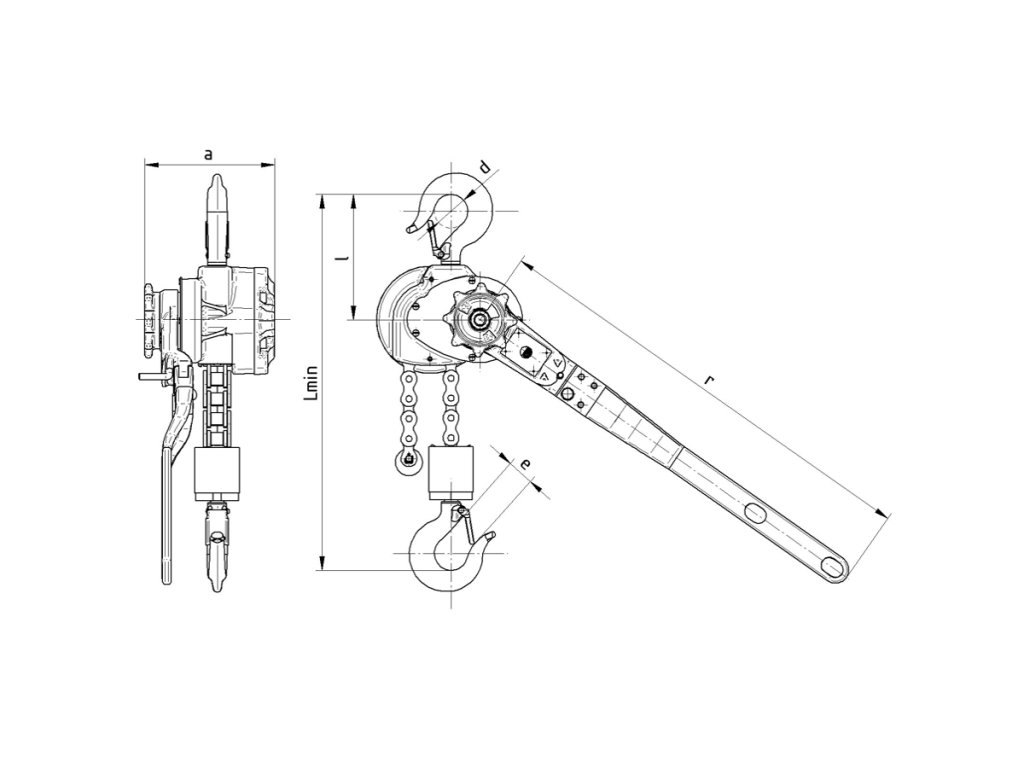

Hlavní rozměry (mm) | Hmotnost (kg) |
Přírůstek hmotnosti na 1m zdvihu (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d | e (min) |
l | L (min) |
r | |||||||
| RZV | 0,8 | 1 | 400 | 1,27 | 145 | 36 | 23,5 | 145 | 327 | 560 | 9,5 | 1,5 |
| 1,6 | 1 | 370 | 0,52 | 165 | 43 | 29,5 | 160 | 395 | 560 | 17 | 2,7 | |
| 3,2 | 2 | 370 | 0,26 | 165 | 50 | 35,5 | 223 | 500 | 560 | 24,5 | 5,4 | |
| 5 | 3 | 440 | 0,22 | 160 | 56 | 39,5 | 213 | 555 | 560 | 41 | 8,1 | |
| 6,3 | 4 | 430 | 0,17 | 160 | 63 | 48 | 260 | 640 | 560 | 46 | 10,8 | |
| * vypočteno za předpokladu 48 kyvů ruční pákou za minutu. (1 kyv = pohyb ruční pákou z jedné krajní polohy do druhé krajní polohy a zpět) |
||||||||||||
Doplňkové parametry
| Kategorie: | Řehtačkový zvedák s válečkovým řetězem |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 41 kg |
| EAN: | 8590702140255 |
| Hmotnost/kg: | 41 |
| Nosnost/t: | 5 |
| Ovládací síla/N: | 440 |
| Počet nosných pramenů/: | 3 |
| Rozměr " l "/mm: | 213 |
| Rozměr "a"/mm: | 160 |
| Rozměr "d"/mm: | 56 |
| Rozměr "e min"/mm: | 39,5 |
| Rozměr "L min"/mm: | 555 |
| Rozměr "r"/mm: | 560 |
| Výrobce/: | BRANO |
| Zvedací rychlost/m/min: | 0,22 |
