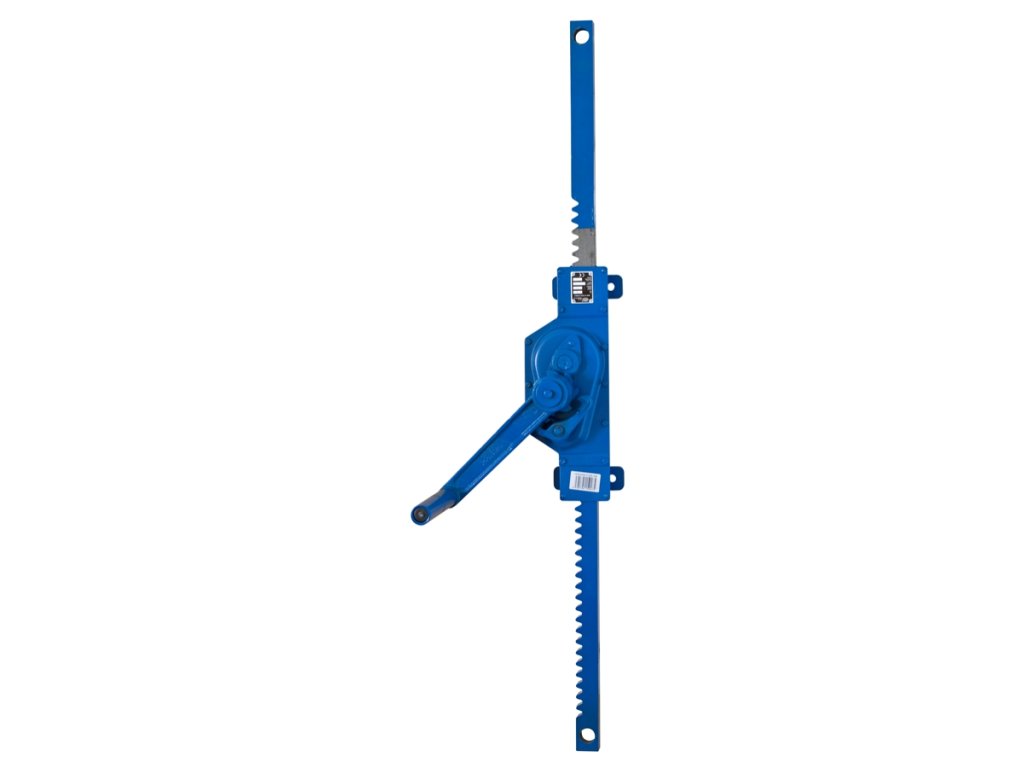

Kontejnerový zvedák BRANO 15-00-CON-W/5t/690mm

Detailní popis produktu

Modifikace hřebenového zvedáku Brano pro kontejnery – 2 varianty a 3 délky hřebenů pro co nejširší možnost využití.

Použití

• pro zabudování do strojních zařízení za účelem zvedání pohyblivé části konstrukce

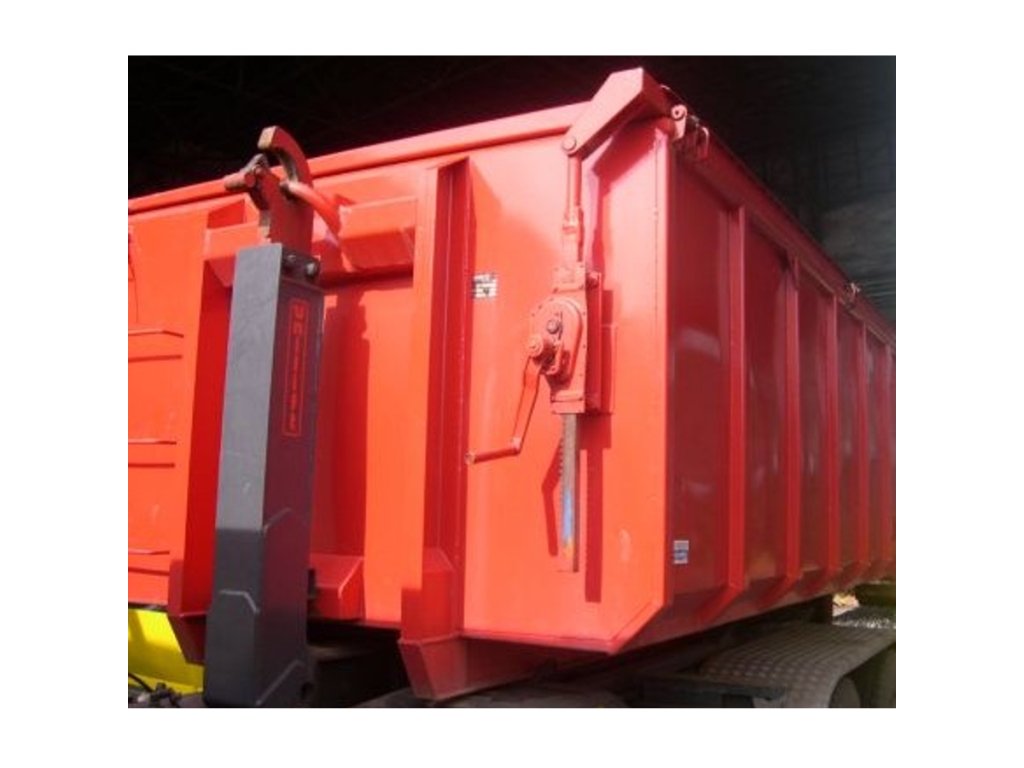

• příklady použití – pro zvedání vík a střech kontejnerů, manipulace se stavidly vodních nádrží, zvedání česel nebo hradidel v čističkách odpadních vod, napínací stanice lanovek
• mnoho dalších aplikací pro ruční zvedání a spouštění

Vlastnosti

• robustní, jednoduchá konstrukce
• standardně 2 varianty, 3 délky hřebenů
• po konzultaci s výrobcem možnost dodávky prodloužených zdvihů
• základní provedení  (označení „CON“) umožňuje flexibilní přizpůsobení zvedáku pro zabudování do konstrukce
• v provedení „nástěnný“ (označení „CON-W“) připraven k montáži pomocí zabudovaných úchytů a otvorů na koncích hřebenové tyče
• přijatelná ovládací síla na ruční klice

Upozornění

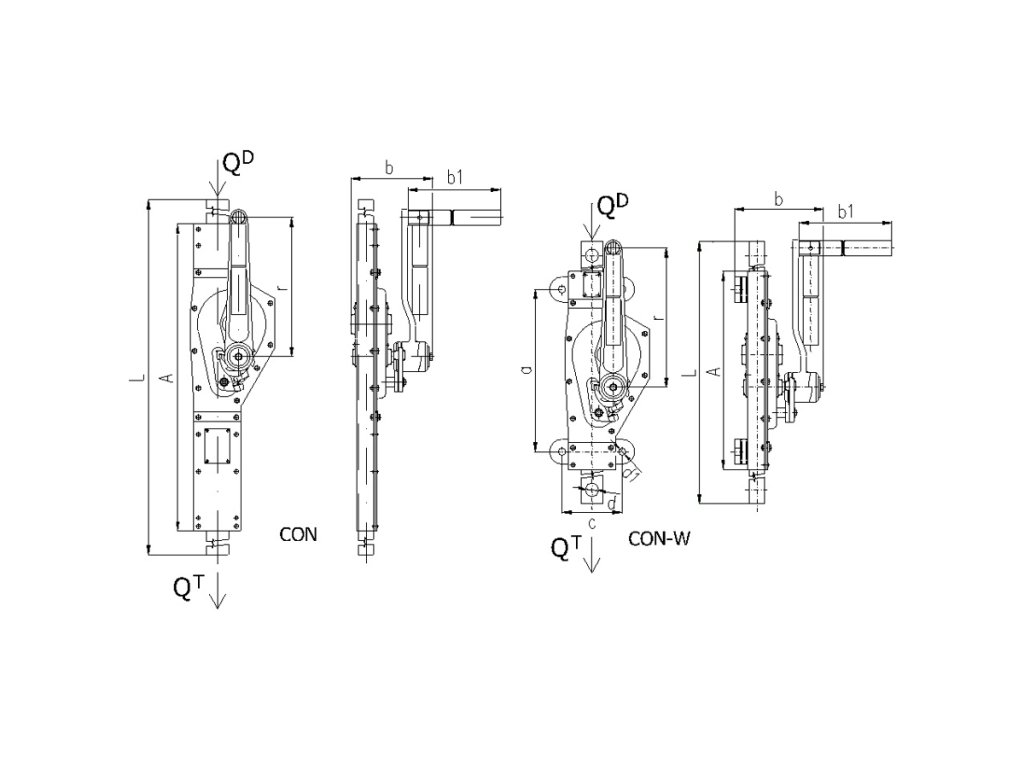

Při montáži hřebenového zvedáku v provedení CON a CON-W je nutno dbát na správnou orientaci zvedáku vůči jeho zatížení. Tlakové (tahové) zatížení hřebenové tyče musí působit vždy ve směru od náboje kliky k západkám (schéma – viz níže) nikdy ne naopak.
Při tahovém zatížení však bude zdvih hřebenového zvedáku menší než je uveden v tabulce. U nosnosti 2,5t o 230mm, u nosnosti 5t o 250mm a u nosnosti 10t o 360mm.

Pro dosažení zdvihu pro tahové zatížení dle tabulky je možno zakázkově upravit polohu ozubení na hřebenové tyči.

Technická data

• Typ: 15-00-CON-W
• Nosnost: 5 t
• Ovládací zdvih na klice: 550 N
• Zdvih: 360 mm
• Hmotnost: 22,10 kg
